1. 應用簡要說明
XL4001 是一個150KHz 的固定頻率PWM 降壓DC-DC 轉換器，2A 電流負載能力，該電路應用簡單，外部元器件較少。鑒于LED 領域的系統需求，內部除了常規的過流保護，過溫度保護，輸出短路保護外，還內置了專用LED 的CC，OVP。
CC 是通過電阻RCS 測量LED 電流并實現電流模式控制，在正常工作情況，LED 電流由0.155V 的PWM控制器內部參考電壓除以RCS 電阻值所決定。即I=0.155V/RCS,因為RCS兩端的電壓降在正常工作條件下將一直保持在0.155V。
OVP 是通過電阻R1 和R2 測量輸出電壓并實現電壓模式控制，一般OVP 設置為比正常輸出電壓高10%。在芯片正常工作的時候，CC 起作用；當CC 這一路出現問題，OVP 鉗位輸出電壓，使LED 不會承受較大功率而燒毀。
PWM 調光這一塊也可以調節4 腳FB 來實現，F(xiàn)B 基準為1.235V，一旦這一點電位高于1.235V，關閉輸出，低于1.235V 芯片工作；由于芯片本身的頻率只有150K，所以在一定占空比的條件下，PWM 調光的速率不應該太快，建議在100Hz-300Hz。
使能端EN 腳控制芯片輸出，EN 腳電位為低電平（0.8V 以下）或者懸空的時候，芯片有輸出；EN 腳電位為高電平（1.4V 以上），芯片關斷輸出。
其他幾款同類型芯片如下：XL6002，XL4101。
2. 技術特點
（1）用于LED 全集成方案，系統成本低，可靠性高；
（2）IC 內部CC，OVP 都是通過控制PWM 實現的；因此，輸出電壓，輸出電流，輸出過壓保護的精度更高，響應速度很快；內置過流保護、過溫度保護等安全措施；
（3）XL4001 為40V 高壓雙極工藝制造，更加“皮實”，應用于多種環境；由于其為150K 固定頻率，使得LED 驅動的EMI 設計相對容易。 LED驅動芯片快速選擇表
| 產品類型 |
產品型號 |
驅動 LED功率 |
開關頻率 |
封裝形式 |
| 降壓型 LED驅動 |
XL4001 |
6W |
150KHz |
SOP8-EP |
| XL6002 |
8W |
150KHz |
TO-252-5L |
| XL4101 |
10W |
150KHz |
TO-263-5L |
| XL4003+358 |
15W |
300KHz |
TO-252-5L |
| XL4005+358 |
20W |
300KHz |
TO-263-5L |
| XL4012+358 |
50W |
300KHz |
TO-220-5L |
| 升壓型LED驅動 |
XL6003 |
6W |
400KHz |
SOP8L |
| XL6004 |
12W |
400KHz |
TO-252-5L |
| XL6005 |
16W |
180KHz |
TO-252-5L |
| XL6009+358 |
20W |
400KHz |
TO-263-5L |
| XL6010+358 |
30W |
180KHz |
TO-263-5L |
| XL6011+358 |
40W |
180KHz |
TO-220-5L |
| 降壓型芯片升降壓設計LED驅動 |
XL4001 |
4W |
150KHz |
SOP8-EP |
| XL6002 |
5W |
150KHz |
TO-252-5L |
| XL4101 |
6W |
150KHz |
TO-263-5L |
| XL4003+358 |
10W |
300KHz |
TO-252-5L |
| XL4005+358 |
15W |
300KHz |
TO-263-5L |
| XL4012+358 |
25W |
300KHz |
TO-220-5L |
| 升壓型芯片升降壓設計LED驅動(SEPIC拓樸) |
XL6003 |
3W |
400KHz |
SOP8L |
| XL6004 |
4W |
400KHz |
TO-252-5L |
| XL6005 |
5W |
180KHz |
TO-252-5L |
| XL6009+358 |
10W |
400KHz |
TO-263-5L |
| XL6010+358 |
15W |
180KHz |
TO-263-5L |
| XL6011+358 |
20W |
180KHz |
TO-220-5L |
3.降壓型LED 驅動產品典型應用示意圖

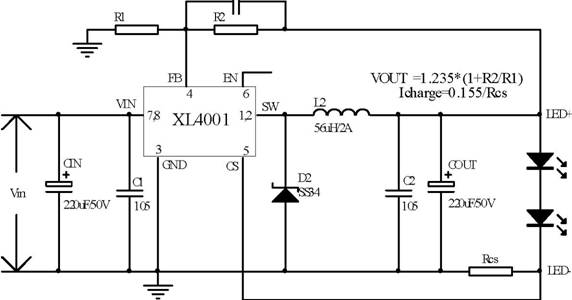

[1] XL4001 LED驅動芯片典型應用電路及圖示
測試數據見下圖表，在輸入電壓36V，輸出從1 顆燈到10 顆1W LED 燈，單路輸出電流在320mA 時，室溫16℃，測試整個系統的效率。溫度測試點在芯片表面。

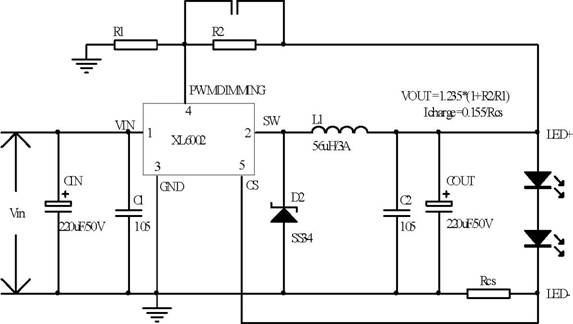

[2] XL6002 LED驅動芯片典型應用電路及圖示

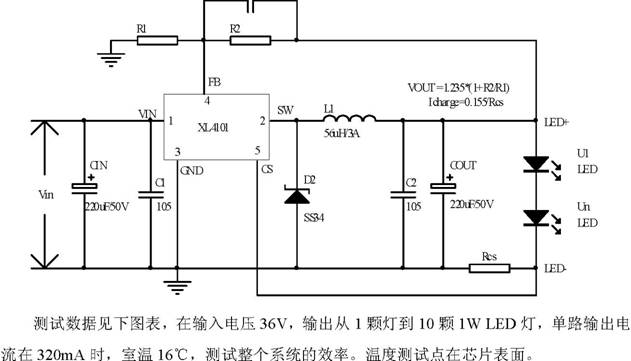

[3] XL4101 LED驅動芯片典型應用電路及圖示
